YPB型盤式制動器
您的位置：主頁 > 產品中心 > YPB型盤式制動器

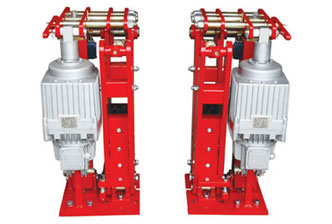

YPB型盤式制動器

作者：admin　發布時間：2019-11-21 15:30　瀏覽次數:163

YPB型盤式制動器

產品概述

YPB型盤式制動器，以新型的單推桿電力液壓推動器作驅動裝置，主要用于起重、運輸、治金、礦山、港口、建筑等機械設備裝置中。

產品特點

  • 內置式制動彈簧可以方便地調整，達到不同的制動力矩
  • 各鉸點采用自潤滑軸承
  • 隔套和銷軸采用不銹鋼，外表美觀，耐腐蝕
  • 插入式制動塊，可以快速更換
  • 自動補償制動塊的磨損，限位開關組成了一套完備的安全保護裝置
  • 采用新型的無石棉制動材料，耐高溫且高而穩定的磨擦系數
  • 推動器的電壓和頻率可以按用戶要求而定
  • 制動器可以垂直布置在制動盤左、右二側，也可以水平布置，用于立式驅動裝置中，如回轉機構
  • 本制動器與國外同類型產品經電腦模擬試驗，工作系數達到同一水平，零件可以互換

YPB-1型技術參數

h h2 w1 d4 b2 l5 h1 l3 l4 b3 l1 l2 b7 l6 b6 l7 b8 h3 s1
670 27 70 18 300 300 230 80 180 120 111 190 80 100 150 140 20 14 1.25
制動盤
直徑
制動盤相關尺寸		 推動器型號
ED80/6 ED50/6 ED30/6 ED23/5
d1 b1 d2 d3 b1 b4


 A1 最大制動力 kg f-m(nm) μ =0.45
315 30 235 120 118 58


 99


 39(380) 28(270)
355 30 275 160 138 78


 99 117(1150) 68(670) 45(440) 33(320)
400 30 320 205 160 100


 99 138(1350) 81(790) 53(520)

450 30 370 205 180 125


 99 159(1560) 93(910)





尺寸單位（ mm ）		 依推動器型號確定的尺寸
b 350 350 385 385
l 440 440 455 455
b 5 120 117 155 155
l 8 160 160 190 190
l 5 105 110 120 120

YPB-2型技術參數

h h 2 w 1 d 4 b 2 l 5 h 1 l 3 l 4 b 3 l 1 l 2 b7 l6 b6 l7 b8 h3 s 1
820 330 90 22 370 375 280 130 130 140 145 205 90 150 205 172 20 14 1.6
制動盤
直徑
制動盤相關尺寸		 推動器型號
ED50/6 ED80/6 ED121/6 ED201/6
d 1 b 1 d 2 d 3 b 1 b 4


 A 1 最大制動力 kg f-m(nm) μ =0.45
400 30 300 160 150 80


 180 82(800) 142(1395) 276(2700)

450 30 350 210 175 105


 180 94(920) 166(1625) 315(3085)

500 30 400 260 200 130


 206 108(1060) 189(1855) 362(3550)

560 30 460 320 230 160


 206

 218(2135) 417(4085) 637(6250)
630 30 530 390 265 195


 206


 480(4705) 727(7125)
710 30 610 470 305 235




206




尺寸單位（ mm ） 依推動器型號確定的尺寸
b 450 450 445 445
l 485 485 510 510
b 5 155 155 148 148
l 8 190 190 240 240
l 5 190 190 205 205

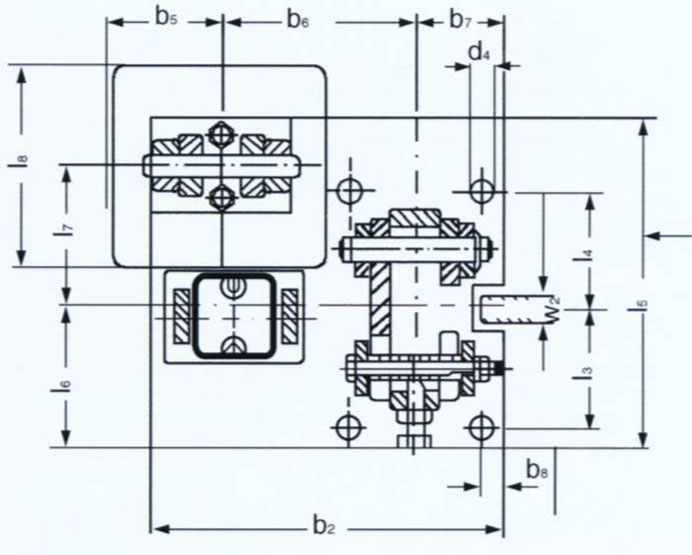

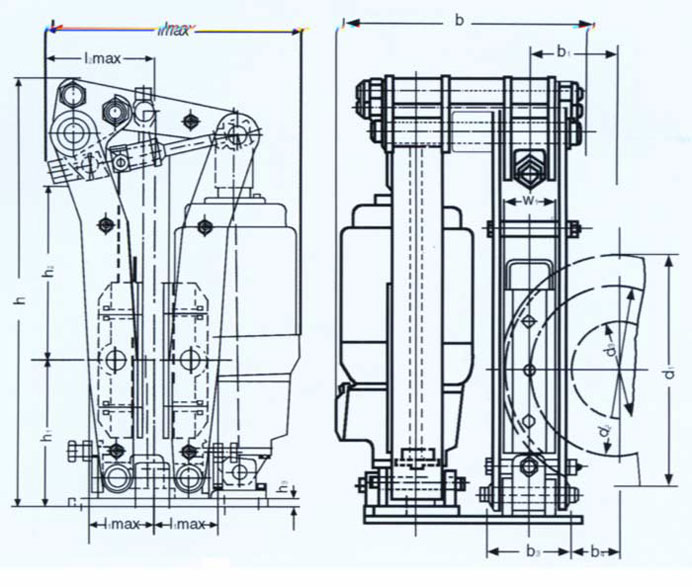

產品示意圖
